超聲波測厚儀產品介紹

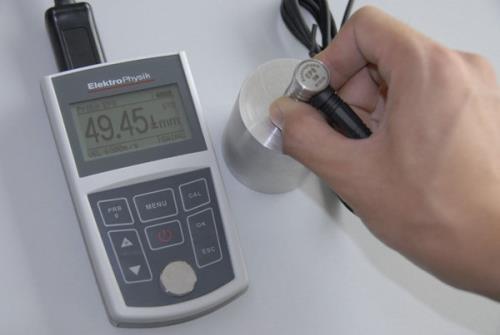

超聲波測厚儀MiniTest 420/430/440
高精準超聲波測厚儀
高阻抗雙晶探頭
脈沖－回波方式 量程達0.65-500mm
回波－回波方式(透過涂層測量) 量程達3-25mm
堅固的防靜電、防火塑料外殼。
快速測量金屬、塑料、玻璃、陶瓷等材料的厚度。
適合實驗室及工業現場使用。
適用于各種板材、管材、油罐、輸油管、鍋爐容器壁厚及其局部腐蝕、銹蝕的檢測。
適用于煉油、鋼鐵、冶金、造船、機械、化工、電力、原子能等各工業部門的產品檢驗。
MiniTest 400系列是德國EPK公司推出的最新型超聲波測厚儀。該系列產品具有使用簡便，速度快，可靠性高等特點。
超聲波測厚儀技術參數
項目 | 參數 | 420 | 430 | 440 | |
零位校準 | 開機自動零位校準 | ● | ● | ||
測量參數 | 發射－回波模式，量程0.65-500mm | 標準測量：滿足常用的檢測要求 | ● | ● | ● |
最小值測量：滿足曲面或需要選擇最小值的測量環境 | ● | ● | ● | ||
差分測量：顯示實際測量值與設定標準值的差值 | ● | ● | |||
平均測量：提供2-9點的測量平均值 | ● | ● | |||
上下限測量：極限報警 | ● | ● | |||
回波－回波模式，量程3-25mm | 透過涂層測量基體厚度 | ● | |||
快速掃查模式 | 適用于高溫或需要提高測量速度的測量環境，每秒10次的測量，可以同時顯示測量中的最大值和最小值 | ● | ● | ||
數據存儲 | 10組5000個數據，動態分配 | ● | ● | ||
數據輸出 | USB接口，通過USB接口上傳儀器中存儲的數據到計算機 | ● | ● | ||
顯示信息 | 測量值，聲速值，探頭型號，電池電量，當前數據組 | ||||
示值精度 | 小于99.99mm時為0.01mm;大于100mm時為0.1mm | ||||
單位 | 公制/英制 | ||||
聲速范圍 | 1000m/s - 9999m/s, | ||||
精度 | 0.65mm-9.99mm ±0.04mm 10.00mm-99.99mm ±(0.1%H+0.04)mm 100.0mm-500.0mm ±0.3%H | ||||
增益 | 自動；手動可調 | ||||
聲速測量 | 確定未知聲速材料的聲速，預置9種常用材料聲速值 | ||||
探頭識別 | 自動識別探頭 | ||||
關機選擇 | 可選擇2分鐘，5分鐘自動關機或選擇不自動關機 | ||||
外形尺寸 | 130 × 73 × 24 mm(L×W×H) | ||||
重量 | 約190g | ||||
工作溫度 | -20至50攝氏度 | ||||
電池 | 兩節5號電池，電量顯示，電量不足報警 | ||||
工作時間 | 不間斷測量不少于80小時 | ||||
顯示屏 | 128×64 背光 | ||||
可選探頭：
型號 | 晶體直徑 | 頻率 | 測量范圍 | 工作溫度 | 簡介 |
U5.0E | 8MM | 5.0MHZ | 3-25MM(E-E) 0.8-300MM(T-E) | -12-+60℃ | 440標配探頭，440獨有探頭，具有透過涂層測量模式。最小測量管外徑20mm |
U10.0 | 4MM | 10.0MHZ | 0.65-20MM | -12-+60℃ | 小管徑探頭。最小測量管外徑10mm |
U7.5 | 6MM | 7.5MHZ | 0.65-50MM | -12-+60℃ | 主要用于薄壁及小弧面的測量. 最小測量管外徑15mm |
U5.0 | 8MM | 5.0MHZ | 0.8-300MM | -12-+60℃ | 420,430標配探頭，主要用于測量表面為平面或者較大弧度的材料。最小測量管外徑20mm |
U2.0 | 12MM | 2.0MHZ | 2.0-500MM | -12-+60℃ | 粗晶探頭，主要用于鑄鐵等粗晶材質的測量. 最小測量管外徑30mm |
U5.0HT | 13MM | 5.0MHZ | 3.0-100MM | -12-+350℃ | 高溫探頭，主要用于測量溫度小于350℃的材料的測量， 注：測量時晶體與被測高溫物體的接觸時間不得大于5S. 最小測量管外徑25mm |
