涂鍍層測厚儀產品介紹

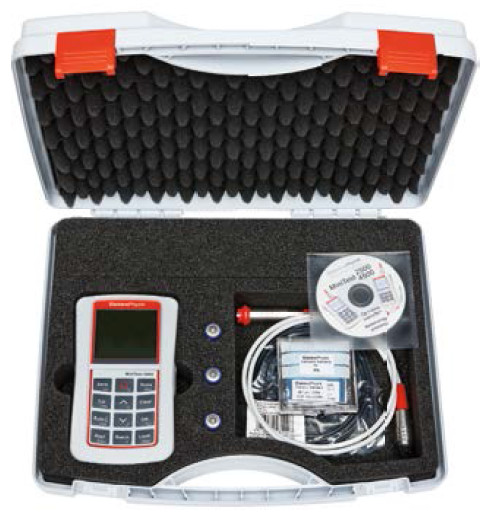

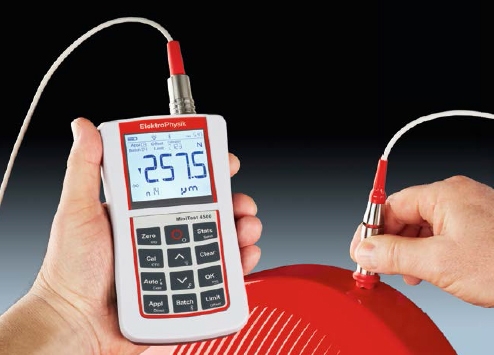

涂層測厚儀MiniTest2500/4500
德國EPK(Elektrophysik)公司MiniTest 2500/4500涂層測厚儀為MiniTest1100-4100系列的升級產品，為涂層測量領域的廣泛任務提供了多種探頭、不同的校準方法和評估選項.
經典設計
?所有功能均可直接訪問
?大量的可互換探頭(兼容全部MiniTest 1100-4100系列探頭）
?高對比度顯示屏和背光鍵盤
?存儲和統計
?藍牙和 USB 輸出
?IP 65 防護等級的堅固外殼
適用范圍：
?所有涂層產品類型的制造商和最終用戶
?審計員和檢查員
?電鍍和油漆店
?化學工業
?汽車制造，造船，航空，工廠和機械工程
經典探頭
- 鋼上的非磁性涂層厚度范圍可達0~50 mm
- 用于有色金屬上的絕緣涂層厚度范圍可達0~100 mm
- 耐高溫探頭，溫度高達250°C和350°C
- 測量細管內壁的直角加長桿探頭
- 所有探頭都配有耐磨表面，確保使用壽命。
涂鍍層測厚儀技術參數
涂層測厚儀MiniTest2500/4500技術參數：
MiniTest2500 | MiniTest4500 | |
可存儲的讀數總數 | 2000000 | 2000000 |
最大批組數量 | 1 | 超過9500 |
具有獨立校準值的應用程序存儲數量 | - | 99 |
具有相同校準值的批組每個應用程序存儲的批組數量 | - | 99 |
統計功能(每批組) | kvar, n, max., min. | kvar, n, max., min., CP, CPK |
校準 | - | 如果無基材使用，則通過涂層進行校準(CTC) |
補償功能 | - | 用于從讀數中加/減一個恒定值 |
極限設置(用戶自定義) | - | 超出限制時的光信號和聲音信號報警 |
測量單位 | μm, mm, cm, mils, inch | |
接口 | USB | USB和藍牙 4.0 |
可升級接口 | - | 報警輸出，腳踏開關觸發，RS 232接口 |
電源/每次更換電池的工作時間 | 3 x AA (LR06) 電池和USB/大約為150小時(不使用背光) | |
規范和標準 | DIN EN ISO1461, 2064, 2178, 2360, 2808, 3882；ISO 19840；ASTM B244,B499, D7091, E376 | |
顯示 | 53 x 46 mm，帶背光 | |
操作溫度/存儲溫度 | -10 ~60°C / –20 ~ 70°C | |
尺寸/重量 | 53mm x 89mm x 36mm/ 320g(儀器包括電池)，橡膠保護套90g | |
防護等級 | IP65 |
涂層測厚儀MiniTest2500/4500 探頭型號：
型號 | 量程 | 低端分辨率 | 精度 | 最小曲率半徑（凸/凹） | 最小測量面積 | 最小基體厚度 | 尺寸 |
F05 | 0-500μm | 0.1μm | ±(1%+0.7μm) | 0.75mm/5mm | ?3mm | 0.1mm | ?12*49 |
F1.6 | 0-1.6mm | 0.1μm | ±(1%+1μm) | 1.5mm/10mm | ?5mm | 0.5mm | ?15*62 |
F1.6/90 | 0-1.6mm | 0.1μm | ±(1%+1μm) | 平直/6mm | ?5mm | 0.5mm | ?8*11*159 |
F2HT | 0-2mm | 0.2μm | ±(1%+1μm) | 1.5mm/10mm | ?5mm | 0.5mm | |
F3 | 0-3mm | 0.2μm | ±(1%+1μm) | 1.5mm/10mm | ?5mm | 0.5mm | ?15*62 |
F10 | 0-10mm | 5μm | ±(1%+10μm) | 5mm/16mm | ?20mm | 1mm | ?25*46 |
F20 | 0-20mm | 10μm | ±(1%+10μm) | 10mm/30mm | ?40mm | 2mm | ?40*65 |
F50 | 0-50mm | 10μm | ±(3%+50μm) | 50mm/200mm | ?300mm | 2mm | ?45*70 |
N02 | 0-200μm | 0.1μm | ±(1%+0.5μm) | 1mm/5mm | ?5mm | 50μm | ?16*70 |
N08Cr | 0-800μm | 0.1μm | ±(1%+1μm) | 2.5mm/10mm | ?5mm | 100μm | ?16*70 |
N1.6 | 0-1.6mm | 0.1μm | ±(1%+1μm) | 1.5mm/10mm | ?5mm | 50μm | ?15*62 |
N1.6/90 | 0-1.6mm | 0.1μm | ±(1%+1μm) | 平直/6mm | ?5mm | 50μm | ?8*11*159 |
N10 | 0-10mm | 10μm | ±(1%+25μm) | 25mm/100mm | ?50mm | 50μm | ?60*50 |
N20 | 0-20mm | 10μm | ±(1%+50μm) | 25mm/100mm | ?70mm | 50μm | ?65*75 |
N100 | 0-100mm | 100μm | ±(1%+0.3mm) | 100mm/平直 | ?200mm | 50μm | ?126*155 |
FN1.6 | 0-1.6mm | 0.1μm | ±(1%+1μm) | 1.5mm/10mm | ?5mm | 0.5mm/50μm | ?15*62 |
FN1.6/90 | 0-1.6mm | 0.1μm | ±(1%+1μm) | 平直/6mm | ?5mm | 0.5mm/50μm | ?8*11*159 |
CN02 | 0-200μm | 0.1μm | ±(3%+1μm) | 只限平直表面 | ?7mm | 選擇 | ?17*80 |
注：
F型探頭：測量鋼鐵基體上的非磁性覆層
N型探頭：測量有色金屬基體上的絕緣覆層
FN兩用探頭：同時具備F型和N性探頭的功能
FN1.6/90為直角探頭，用于管內測量
N.08Cr用于測量銅上鍍鉻。
CN02用于測量絕緣材料上的有色金屬覆層，如覆銅板。
F2HT為高溫探頭，有兩款，允許在高達250°C或350° C表面溫度的熱表面上進行涂層厚度測量
