高精度涂鍍層測厚儀產品介紹
高精度涂層測厚儀MiniTest 7400特點：
? 所有金屬基材上的非破壞性測量
? 多種圖形顯示選項
? 菜單控制界面，更強的數據和配置管理
? 用于簡易配置評估和數據設置報告的PC軟件
? 測量厚度高達35mm的各種耐磨探頭
? SIDSP?技術提升精確度和重現性
MiniTest 7400 探頭：
可選探頭
種類繁多的可換探頭，滿足各種應用要求。
可以通過推拉式連接系統輕松地更換探頭。
兩用型FN探頭自動識別基體材料。
與表面接觸后，儀器自動切換到合適的測量原理。 因此，應用錯誤會被淘汰，加快了測量進程。
1.多點校準,在實驗室條件下符合提供的標準
2.零點校準，并且校準值和預期的涂層厚度接近
3.使用精密支架，不適用HD探頭
4.如果選擇“快速”，測量速度主要取決于操作
5.根據 DIN 55350第13部分
6.多點校準值優于獲得的指定數據.
7.包括涂層
探頭設計選擇

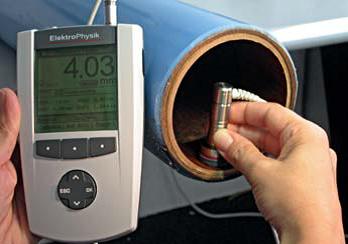

不同的線纜插口類型更加靈活，來適應測試要求。每個標準探頭都可以提供直線纜插口或直角設計，后者可以測量難以進入的類似管和中空零件。
對由于油漆或粉塵污染的惡劣壞境需要特殊的探頭。為了給在惡劣環境中提供最終保護，MiniTest 7400提供了一個特制的堅固探頭系列（HD探頭）。這些探頭具有特殊的灌漿密封用來保護探頭設備。外部的彈簧裝置使探頭易于清洗。
F 2 HD 探頭
對于粗糙表面，“F2 HD”型探頭是特別適用于粗糙表面的探頭。
MiniTest 7400 主機技術參數
數據記憶組數 | 500 |
存儲數據量 | 約250000個讀數 |
統計值(每批組) | 讀數個數，最大值，最小值，平均值，標準偏差，變異系數，組統計值(標準設置/自由配置)，過程能力指數CP和CPK，直方圖，趨勢圖 |
校準程序符合國際標準和規范 | ISO，SSPC，瑞典標準，澳大利亞標準 |
校準模式 | 最多5點校準，使用者可調節補償值 |
極限值監控 | 聲音、視覺報警提示超過極限值 |
測量單位 | μm，mm，cm，mils，inch，thou |
操作/存放溫度 | -10℃~60℃/-20℃~70℃ |
數據接口 | IrDA?1.0紅外接口，可選USB和RS232適配器 |
電源 | 4節AA(LR06型)電池，或可選外接電源(90－240V～/48－62Hz) |
規范和標準 | 160x160像素LCD帶背光 |
顯示 | 153mmx89mm32mm |
尺寸 |
|
重量 | 310g；(主機包括電池) |

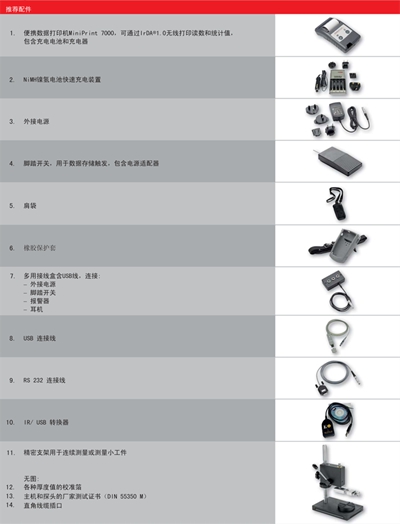

MiniTest 7400 可選配件
高精度涂鍍層測厚儀技術參數
探頭技術參數
標準探頭 | HD探頭 | 量程 | 低端 | 誤差 | 重復性 | 最小曲率 | 最小測量 | 最小測量 | 最小基 |
F05 | F05HD | 0~0.5mm | 0.02μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 0.3mm |
F1.5 | F1.5HD | 0~1.5mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 0.3mm |
F1.5-90 | 0~1.5mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 平面/5mm | 10mm | 5mm | 0.3mm | |
F2HD | 0~2mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | - | 0.5mm | |
F5 | F5HD | 0~5mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | 10mm | 0.5mm |
F15 | 0-15mm | 1μm | ±(5μm±0.75%) | ±(2.5μm±0.5%) | 5/25mm | 25mm | 25mm | 1.0mm | |
F35 | 0-35mm | 5μm | ±(20μm±0.75%) | ±(10μm±0.5%) | 50/50mm | 100mm | - | 1.5mm | |
N0.2 | N0.2HD | 0~0.7mm | 0.02μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 40μm |
N0.7 | N0.7HD | 0~0.7mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 40μm |
N0.7-90 | 0~0.7mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 平面/5mm | 10mm | 5mm | 40μm | |
N2.5 | N2.5HD | 0~2.5mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | 10mm | 40μm |
N7 | 0~2.5mm | 1μm | ±(5μm±0.75%) | ±(0.8μm±0.5%) | 15/25mm | 23mm | 20mm | 40μm | |
FN1.5 | FN1.5HD | F：0~1.5mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | F：0.3mm |
FN1.5-90 | F：0~1.5mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 平面/5mm | 10mm | 5mm | F：0.3mm | |
FN5 | FN5HD | F：0~5mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | 10mm | F：0.5mm |
