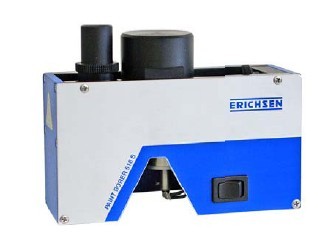

德國儀力信#518MC漆膜檢驗儀

測量原理

#518MC漆膜檢驗儀符合標準的楔形切割方法，在這種情況下，樣板以一個規定的角度被切割。通過切割面的投影寬度，再利用簡單的幾何關系可計算出涂層的厚度。#518MC將涂層的破壞控制為一個非常小的錐形孔。在測量顯微鏡中，可看見一系列的同心圓，使用測量顯微鏡可測量到的同心圓的直徑差異，再乘以一個已知系數便可計算出膜厚。

測量儀器

#518MC漆膜檢驗儀為一個緊湊的儀器。所有的重要部件、鉆孔工具、測量顯微鏡、樣品照明燈和電池，都安裝在一個堅固的小盒中。一個可以水平滑動的鉆頭和顯微鏡使#518MC具有獨特的特性：儀器在鉆孔后不需要移動便可以測量。

鉆頭是彈性的安裝在滑槽中，這樣就可以用最小的力把它按到樣品上，然后鉆頭電機會自動啟動，硬質合金鉆頭很容易更換，并可以提供3種不同標準的高精度的切割角度。測量顯微鏡的放大倍數為50倍，測量刻度為100條，所以每個測量范圍都可以獲得一個1%的分辨率。

照明開關安裝在#538MC漆膜檢驗儀的背后面板上，可以設置為三個不同亮度的連續照明（3個不同亮度的照射，可以簡單，快速的找到切割位置）或間斷照明以延長電池壽命。使用的是一個9V的可充電電池，充電器也可以作為代電器使用。

顯微鏡可在兩個方向軸上移動（互成900）且刻度可旋轉，所以#518MC特別適合評估曲面樣品的橢圓孔。

操作方法

用#518MC漆膜檢驗儀測量涂層厚度非常簡單：用標記筆做一個比較記號，將儀器放在樣品表面，將鉆頭移到測試點的上方并降低使電機打開，鉆透涂層一直達到基材。移動顯微鏡到打孔處上方，把燈打開，讀出基材和比較標記間的刻度數，再乘以一個比例系數便得到測量結果。

特殊應用（多層涂層系統的每一層，曲面樣品的測量）請查閱操作說明書。

技術參數

尺    寸：          145*55*110mm（L*W*H）

凈    重：                   850g

測量精度：               1%

電源供應：（可選）

Accu                     6F 22

電池（9V）               6LR 61

充電器                 (100-240)VAC.(47-63)Hz

                         18VDC/0.8A

最小樣品尺寸：

不帶樣品臺               150*25mm

帶樣品臺                 10*6mm

          訂貨信息

訂貨號

產品介紹

0283.01.31

 #518MC漆膜檢驗儀

          供貨范圍

—5號鉆頭

—2支記號筆(黑色/銀色)

—螺絲刀

—可充電電池（9V）

—充電器(100-240)VAC.(47-63)Hz

—攜帶箱

—操作說明書

測量范圍（μm）

2~200

3~300

5~500

切割角度

5.70

8.50

140

因數（μm/sc.div）

2

3

5

tanα

0.1

0.15

0.25

型號

雙刃

單刃

鉆頭 直徑

5mm

材質

硬質合金

訂貨號

產品信息

910927241

2號鉆頭(2~200μm)

910927741

4號鉆頭( 5~500μm)

910928241

5號鉆頭 (3~300μm)

0326.01.32

樣品臺，用于夾緊任何形狀和輪廓的樣板。
